一、总体介绍

快接端子模块为了满足工业现场的快速接线及快速安装的需求而设计出的一款产品。信号接口处采用e-con接线端子,端子插头内部采用穿刺结构设计,无需剥线,接线方便快速。端子插头与端子座采用锁扣式连接,连接的可靠性非常高。接线端子可以对外提供电源和公共端,以满足现场传感器的供电需求以及为现场负载提供电流回路。

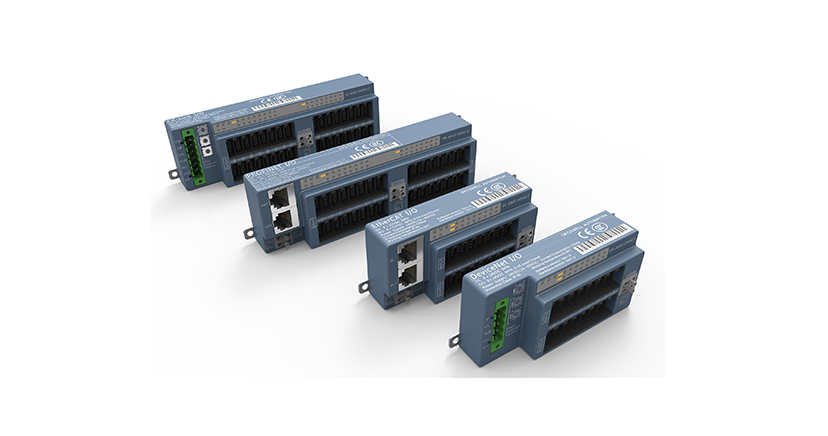

快接端子模块可支持多种通讯总线,例如PROFINET,EtherCAT,DeviceNet,CC-link等等。有多种信号类型以及输入输出点数可供选择,单个模块最大可支持32个信号点。模块体积小巧,接线方便,防护等级高(IP50),可以满足部分现场安装需求。有两种安装方式可供选择,一种是直接安装,通过模块两侧的安装孔固定在设备上或者电气柜中,另外一种是DIN35导轨式安装,通过加装导轨卡扣,便可以轻松的安装在标准的DIN35导轨上。

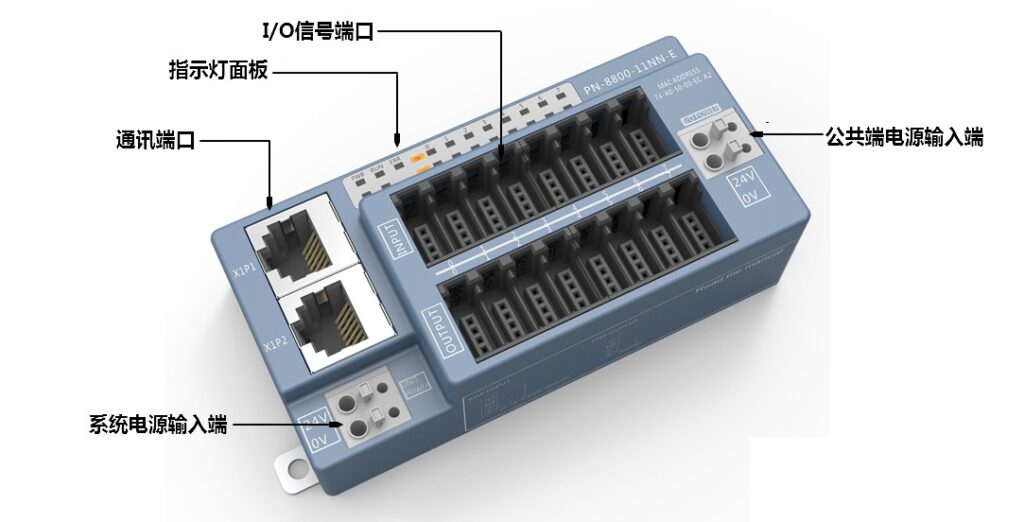

二、产品构成

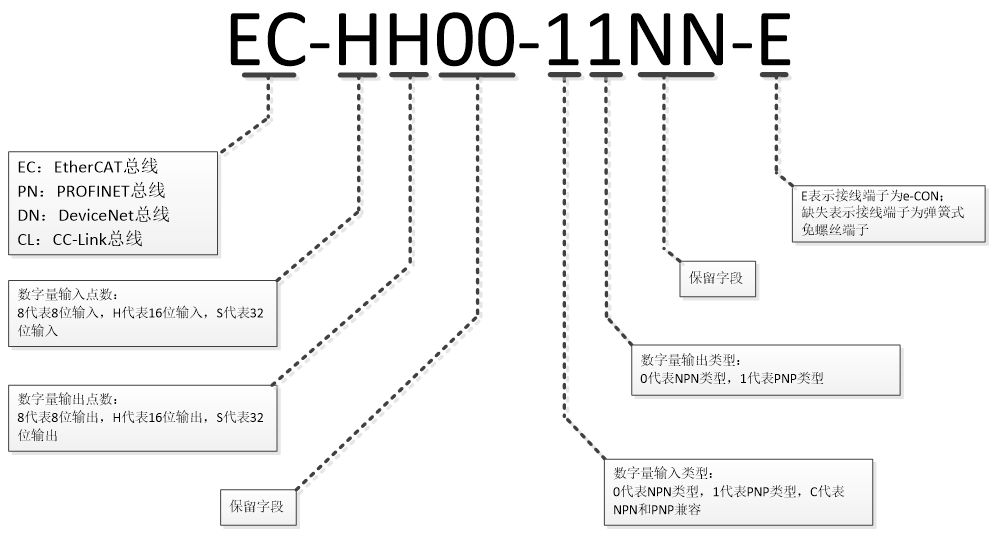

三、命名规则
