专用设备制造商使用图尔克的BL ident I/O系统和TBEN-S I/O模块确保安全模具更换。

大型发动机产生大量废气。因此,卡车的废气清洁系统被相应调整。最多6个催化转化器系统可清洁大型卡车发动机的废气。

用于汽车和卡车的催化转化器由三个主要单元组成:整体式陶瓷载体(单块),缠绕在载体上的纤维层和外部金属管。陶瓷载体具有蜂窝状结构。蜂窝结构涂有催化活性的贵金属。在显微镜下,可以看到这种涂层是非常粗糙的。

因此,涂层的表面积可高达100平方米/克。可将碳氢化合物和氮氧化物转化成二氧化碳、水和氮气的一氧化碳的催化作用就发生在该表面上。

纤维层可确保在外部金属管内的正确定位,并且必须具有精确的正确密度以便废气不会流过整体式载体。外部金属管提供了与车辆发动机和下游废气管路的过程连接。主要的汽车制造商根据催化转化器的类型,在他们的车辆厂中自己安装这三个基本元件和其他部件,并提供整体式陶瓷载体、纤维层和管道。

安装催化转化器有两种不同的方法:硬填料和软填料。采用硬填料时,带纤维层的整体式载体在压力作用下被插入到预先扩大到所需尺寸的金属管中。

采用软填料时,带纤维层的整体式载体被松散插入到外壳中,然后压缩(或者收缩)到所需尺寸。无论采用哪种方法,催化转化器在自动化制造单元中的安装都是高度复杂的。

灵活性和可追溯性

在该主要卡车制造商的安装设备中,最多可生产60多种不同类型的催化转化器。这些催化转化器的尺寸不同,具有圆形、椭圆形或多边形横截面,并且也使用硬填料或软填料工艺制造。安装设备必须提供高度的灵活性,以便处理所有型号,而无需任何改装时间。每个催化转化器中安装的金属管、纤维层和整体式载体的批次必须在10年后仍可追溯。这样可以在任何召回操作时将成本或者图像损坏保持在最低限度。

RFID模具识别

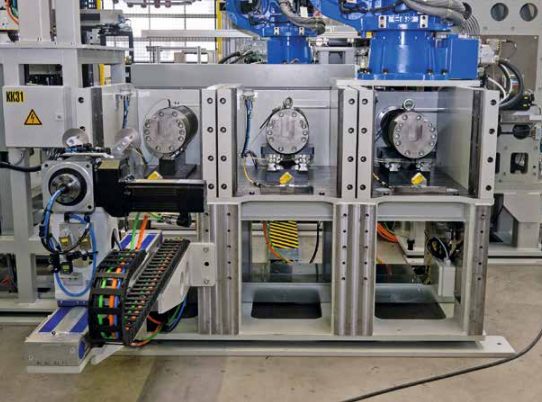

制造过程中机器可以防止和检测生产故障。例如,检查整体式载体边缘是否存在裂纹和损坏,并移除所有故障部件。采用硬填料工艺时,金属管必须扩展到所需尺寸。根据后续催化转化器的几何尺寸,所需的不同模具被装夹到机器中,并且通常在一个生产批次后更换。这在一天中会进行多次,每个批次为200至1000个催化转化器,生产速度约为每分钟一个催化转化器。由于模具被储存在中央高货架仓库中,并且它们也被用于其他机器,因此客户需要一个自动化模具识别系统。

“客户使用20种不同的模具。特定模具的ID号被存储在RFID标签上。机器使用ID号来检查插入的模具是否正确,只有正确时才会拉伸金属管。由于机器施加的作用力为30到60吨,使用错误的模具会造成巨大破坏和重大生产故障。

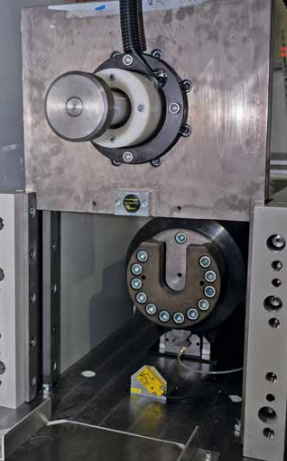

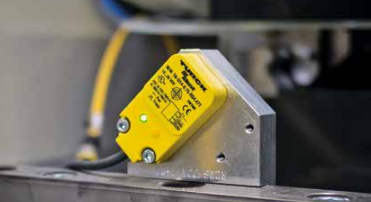

模具识别过程通过图尔克的RFID BL ident系统实施。为此模具装有标签,这些标签嵌在金属内。图尔克的紧凑型TN-Q14 HF读写头被安装在模具架上。“我们之所以选择图尔克的RFID读写头是因为其紧凑设计。”电气部门主管说道。Q14的高度只有14毫米,而提供的最大读写距离高达72毫米。尽管读写距离在金属环境中会缩短,但仍然足以保护读写头,避免与模具碰撞。

Profinet I/O模块维修方便,节省时间

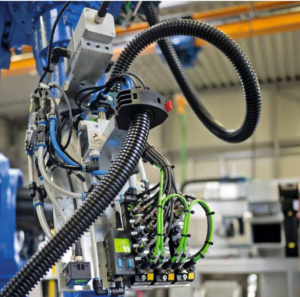

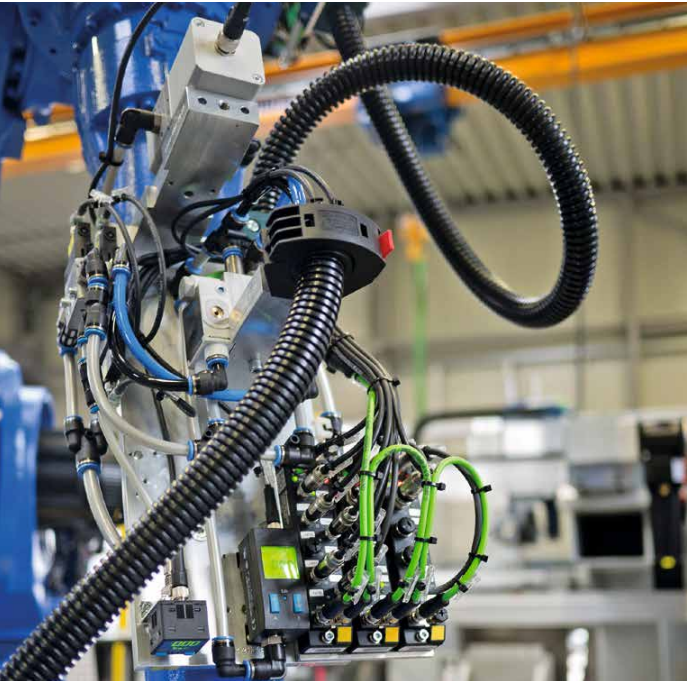

使用图尔克的紧凑型TBEN-S2-4AO Profinet I/O模块将相关模拟值传送到气动阀。IP67模块被直接安装在机械臂上,并将模拟值从控制器传送到阀门。带模拟输入的TBEN-S2-4AI模块将气动阀的模拟值反馈给控制器。“我们以前将所有装置都单独接线。有一个巨大的电缆导管,并且需要大量的接线工作。现在我们只需要一根Profinet电缆和一根电源电缆。”,“现在的解决方案维修也更加方便。如果客户出现问题,我们查看该模块就可以精确来了解正在发生的问题。”

另一种机器人手爪只需运输已填装的金属管,因此也可以使用带数字输入/输出的I/O模块进行管理。为此,他们使用带8个通道的通用型TBEN-S1-8DXP模块,这些通道都可被用作输入或输出。

图尔克的TBEN-S多协议模块兼容三种工业以太网协议,因此不仅可用于Profinet网络,而且还可用于EtherNet/IP和Modbus TCP网络。

随着TBEN-S2-RFID模块的推出。在总线模式下,采用线性拓扑可连接32个可寻址读写头。这可以减少从读写头到RFID接口的布线工作。此外,所需的接口数量更少,这反过来可以节省成本和空间。
